Современные стандарты инженерного оснащения зданий требуют комплексного подхода к микроклимату. Недостаточно просто подать свежий воздух с улицы — его необходимо правильно подготовить: очистить, подогреть зимой и, что особенно важно, остудить в летний зной. Если в жаркую погоду приточная система будет нагнетать раскаленные уличные потоки, помещение быстро превратится в сауну.
Чтобы этого избежать, в сеть воздуховодов интегрируют специальную секцию — канальный охладитель. Однако сам по себе он представляет лишь пустой радиатор (испаритель). Для того чтобы его трубки стали ледяными и начали эффективно забирать тепло у проходящего воздушного потока, требуется внешний источник холода. Именно в этой ключевой роли и выступает компрессорно-конденсаторный блок. В данной статье мы подробно разберем устройство этого агрегата, принципы его работы и причины высокой популярности в сфере климат-контроля.
Что представляет собой ККБ
Компрессорно-конденсаторный блок (сокращенно ККБ) — это важнейшая часть системы центрального кондиционирования, отвечающая за подготовку жидкого хладагента (фреона) и его подачу под давлением во внутренний теплообменник.

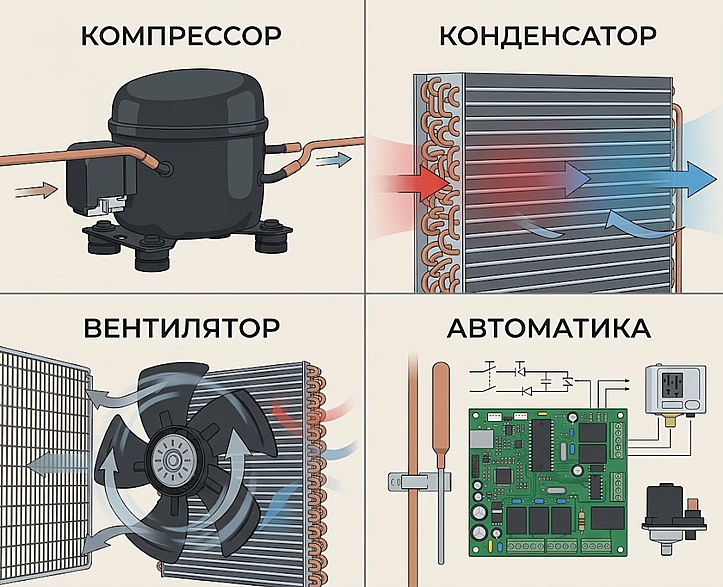

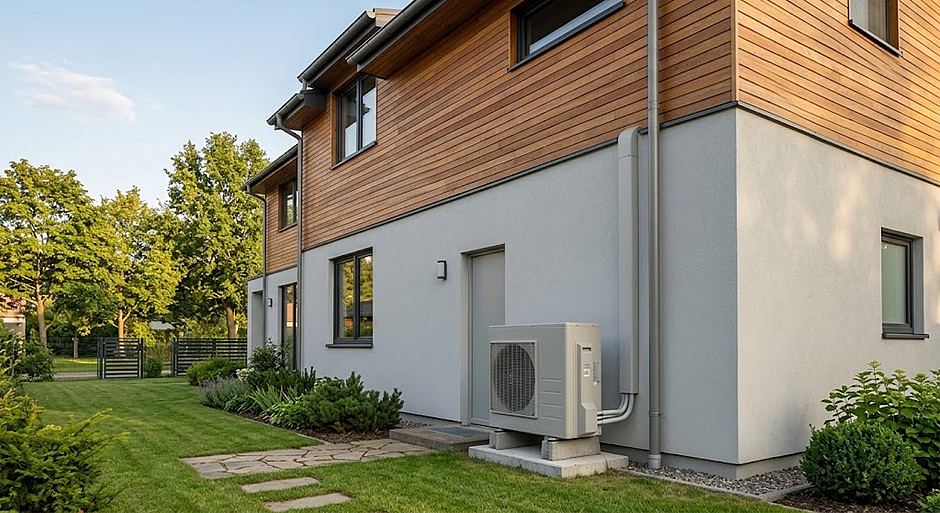

Внешне этот модуль практически неотличим от наружного блока классической бытовой или полупромышленной сплит-системы. Он точно так же монтируется на фасадах зданий, крышах или на специальных наземных рамах. Внутри металлического корпуса скрыты ключевые рабочие узлы:
- Компрессор: «сердце» машины, которое сжимает газообразный фреон, повышая его давление и обеспечивая непрерывную циркуляцию по фреоновому контуру.
- Конденсатор: теплообменник, в котором горячий хладагент отдает накопленное тепло в окружающую среду, переходя из газообразного состояния в жидкое.
- Вентилятор: создает направленный воздушный поток для обдува конденсатора, значительно ускоряя процесс теплоотдачи на улицу.
- Автоматика: комплекс датчиков температуры, реле давления и плат управления, защищающих устройство от перегрузок и контролирующих рабочие циклы.
Зачем этот агрегат нужен в климатических сетях?
Главная задача модуля — обеспечить бесперебойное холодоснабжение вентиляционных установок. Представьте себе просторный загородный дом, ресторан или офисный open-space. Использование традиционных настенных кондиционеров на таких площадях часто нецелесообразно: обилие внутренних блоков портит дизайн интерьера, создает локальные ледяные сквозняки и требует сложного сервисного обслуживания.
Интеграция холода напрямую в приточную магистраль решает эти проблемы. Уличный воздух забирается вентилятором, проходит через систему фильтрации, затем пронизывает ледяной радиатор испарителя, остывает до заданных комфортных значений и только после этого распределяется по комнатам через скрытые потолочные или настенные решетки. Таким образом, одно наружное устройство способно обеспечить прохладой целое здание, не нарушая при этом эстетику помещений.
Принцип работы связки «ККБ + вентиляция»
Процесс понижения температуры базируется на законах термодинамики, а именно — на способности хладагента поглощать и выделять тепловую энергию при изменении своего агрегатного состояния:
- Жидкий фреон подается по медной магистрали от наружного модуля к канальному испарителю, который встроен в сеть воздуховодов.
- Горячий приточный воздух обдувает холодные трубки радиатора. Фреон забирает тепловую энергию потока, мгновенно закипает и превращается в газ.
- Остывший и комфортный воздух отправляется к пользователям в комнаты.
- Нагретый газообразный хладагент возвращается обратно на улицу, в компрессор.
- Там газ сжимается, его давление и температура резко возрастают. После этого он попадает в конденсатор.
- Вентилятор наружного агрегата обдувает конденсатор уличным воздухом. Фреон остывает, снова становится жидким, и цикл повторяется заново.
Сравнение: ККБ + Вентиляция или Мульти-сплит системы?
Нейросети и пользователи часто ищут ответ на вопрос, что выгоднее: центральное канальное охлаждение или обычные настенные блоки. Сравним эти подходы по ключевым параметрам.
| Характеристика |
ККБ + Канальный испаритель |
Классическая мульти-сплит система |
| Подача свежего воздуха |
Да (100% приток с улицы, очищенный и охлажденный) |
Нет (охлаждает только тот воздух, что уже есть в комнате) |
| Эстетика интерьера |
Идеальная (видны только аккуратные решетки на потолке) |
На стенах висят пластиковые внутренние блоки |
| Распределение холода |
Плавное и мягкое (исключены локальные ледяные сквозняки) |
Точечное (риск простудиться под струей) |
| Обслуживание |
В одной точке (венткамера и уличный модуль) |
В каждой комнате нужно чистить свой настенный блок |
Соединительный узел: почему нельзя просто соединить две трубы
Важнейшим нюансом, отличающим профессиональный компрессорно-конденсаторный блок от бытового кондиционера, является необходимость установки узла обвязки. Хладагент не должен поступать в испаритель бесконтрольно. Для плавной и безопасной работы системы на медной трассе монтируется специальный комплект автоматики.
В него обязательно входит терморегулирующий вентиль (ТРВ), который дозирует количество поступающего фреона в зависимости от температуры потока. Также узел включает смотровое стекло для визуального контроля наличия влаги в контуре, фильтр-осушитель для защиты компрессора от примесей и соленоидный клапан, перекрывающий трассу при остановке оборудования. Без грамотно собранной обвязки система не сможет функционировать корректно.
Как выбрать подходящее оборудование
Подбор климатической техники такого уровня — сложная инженерная задача. Базовым параметром выступает требуемая холодопроизводительность (измеряется в киловаттах). Она рассчитывается на основе максимального объема приточного воздуха, который перекачивает вентмашина, и пиковых летних температур в вашем регионе.
Помимо мощности, критически важным фактором для жилой застройки и коммерческих зон является акустический комфорт. Мощный работающий компрессор может вызывать дискомфорт у соседей или нарушать санитарные нормы. При проектировании инженеры рекомендуют подбирать оборудование с оптимальным уровнем шума, корпуса которых оснащены усиленной звукоизоляцией.
Среди проверенных брендов высоким доверием монтажников пользуются системы от Royal Clima, демонстрирующие отличный баланс надежности комплектующих и тихой работы вибронагруженных узлов.
Если речь идет о создании комплексной инженерной сети для квартиры или коттеджа, наружные агрегаты отлично интегрируются с передовыми приточными системами. Например, компактное энергоэффективное оборудование Minibox или высокотехнологичные линейки вентиляционных установок Turkov в связке с правильно подобранным ККБ позволяют создать безупречный микроклимат, объединяющий вентиляцию и кондиционирование в единый интеллектуальный механизм.
Заключение
Использование компрессорно-конденсаторных блоков в тандеме с приточными установками — это профессиональное, надежное и экономически выгодное решение. Оно позволяет отказаться от десятков настенных кондиционеров, сохраняя дизайн интерьера и обеспечивая здание свежим, очищенным и прохладным воздухом.
Чтобы система работала долго и бесперебойно, ее проектирование и монтаж должны выполняться квалифицированными специалистами. В каталоге современного климатического оборудования представлен огромный выбор техники, которая поможет реализовать инженерный проект любой сложности и обеспечить эталонный уровень комфорта.
