Закладка и прокладка трасс под кондиционер в Москве

Закладка трассы под кондиционер на этапе ремонта — скрытый монтаж без коробов и повторного штробления стен. Подготавливаем коммуникации для настенных, мульти-сплит и канальных кондиционеров.
Выполняем скрытую прокладку фреоновых трасс для настенных кондиционеров, мульти-сплит-систем, канального и полупромышленного оборудования. Работаем в квартирах, частных домах, офисах и коммерческих помещениях Москвы и Московской области.

• Подготовка трассы на этапе ремонта.
• Прокладка медных труб, дренажа и кабелей.
• Штробление, бурение и аккуратные выводы.
• Проверка трассы до начала чистовой отделки.
• Гарантия на выполненные монтажные работы.

Рассчитать стоимость

Что такое закладка трассы под кондиционер

Закладка трассы под кондиционер — это подготовка всех инженерных коммуникаций до начала чистовой отделки помещения. На этом этапе прокладываются медные трубы для циркуляции хладагента, дренажная линия, межблочный кабель и при необходимости силовое питание. После завершения ремонта эти коммуникации полностью скрываются внутри стен, потолка или инженерных конструкций.

Именно поэтому закладка трассы считается самым ответственным этапом монтажа кондиционера. После штукатурки, покраски стен, укладки плитки или установки натяжного потолка исправление даже небольшой ошибки может потребовать вскрытия готовой отделки.

На практике большинство дорогостоящих переделок связано не с неисправностью кондиционера, а с ошибками, допущенными именно во время подготовки трассы. Неправильное расположение выводов, недостаточная длина труб, отсутствие уклона дренажа или повреждение теплоизоляции становятся причиной повторного ремонта и дополнительных расходов.

Поэтому при проектировании системы кондиционирования важно учитывать не только место установки внутреннего блока, но и будущую мебель, освещение, шторы, высоту потолков, расположение наружного блока и возможность дальнейшего сервисного обслуживания оборудования.

Специалисты Eco-conditioner рассматривают закладку трассы как часть инженерной системы здания, а не как отдельную строительную работу. Такой подход позволяет избежать большинства ошибок еще до начала отделочных работ.

Когда нужно выполнять прокладку трассы

Оптимальный момент — этап чернового ремонта, когда уже определена планировка, расставлена мебель на дизайн-проекте и выбраны места установки оборудования, но стены еще не закрыты чистовой отделкой.

Рекомендуемая последовательность:

1. Определить места внутренних и наружных блоков.
2. Согласовать маршрут коммуникаций с дизайнером и строителями.
3. Выполнить штробление и бурение отверстий.
4. Проложить трассу, дренаж и кабели.
5. Проверить расположение и состояние коммуникаций.
6. Сделать фотофиксацию скрытых участков.
7. Только после этого приступать к штукатурке и чистовой отделке.

Если ремонт уже завершен, установка также возможна, но коммуникации обычно прокладываются открыто в декоративном коробе. Скрытый монтаж после отделки потребует повторного штробления и восстановления стен.

Стоимость закладки трассы под кондиционер

Цена рассчитывается индивидуально. На нее влияют длина трассы, мощность оборудования, материал стен, количество блоков, сложность дренажа, необходимость бурения и высотных работ.

Мощность кондиционера	9 BTU (25м²)	12 BTU (35м²)	18 BTU (50м²)
Закладка трассы	12 900 руб.	13 900 руб.	15 900 руб.
Закладка дополнительной трассы	1 800 руб.	2 000 ркб.	2 800 руб.
Опрессовка трассы азотом	2 500 руб.	2 500 руб.	3 000 руб.

Стоимость штробления по материалам

Материал стены	Стоимость за п.м.
Бетон	2 400 руб.
Кирпич	1 200 руб.
Пеноблок	1 000 руб.

Дополнительные услуги

Вид работ	Стоимость
Монтаж внутреннего блока	от 5 500 руб.
Монтаж внешнего блока	от 7 400 руб.
Электрический кабель (1 п.м.)	от 300 руб.
Вакуумация контура	2 000 руб.
Выезд для оценки работ	3 000 руб.

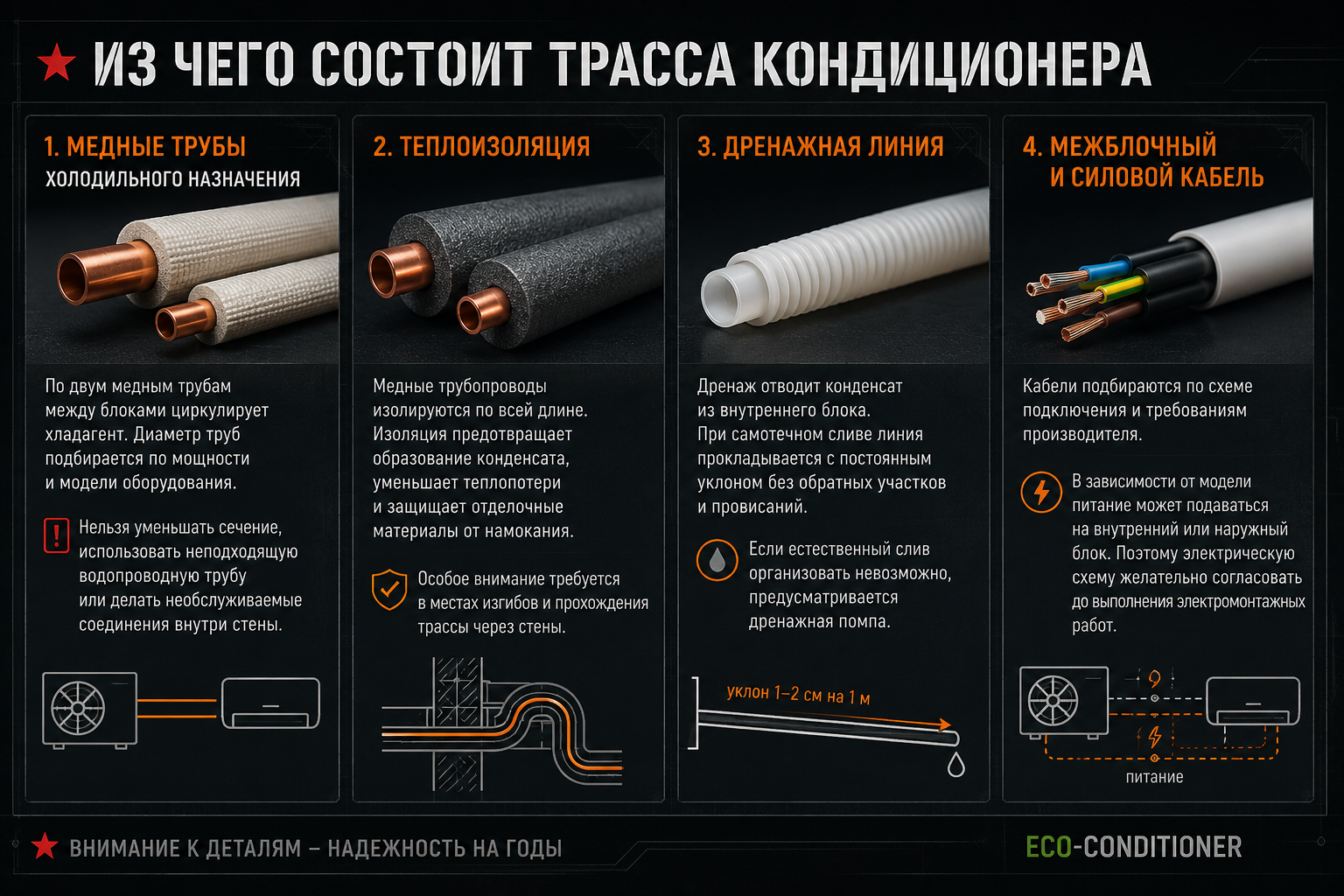

Из чего состоит трасса кондиционера

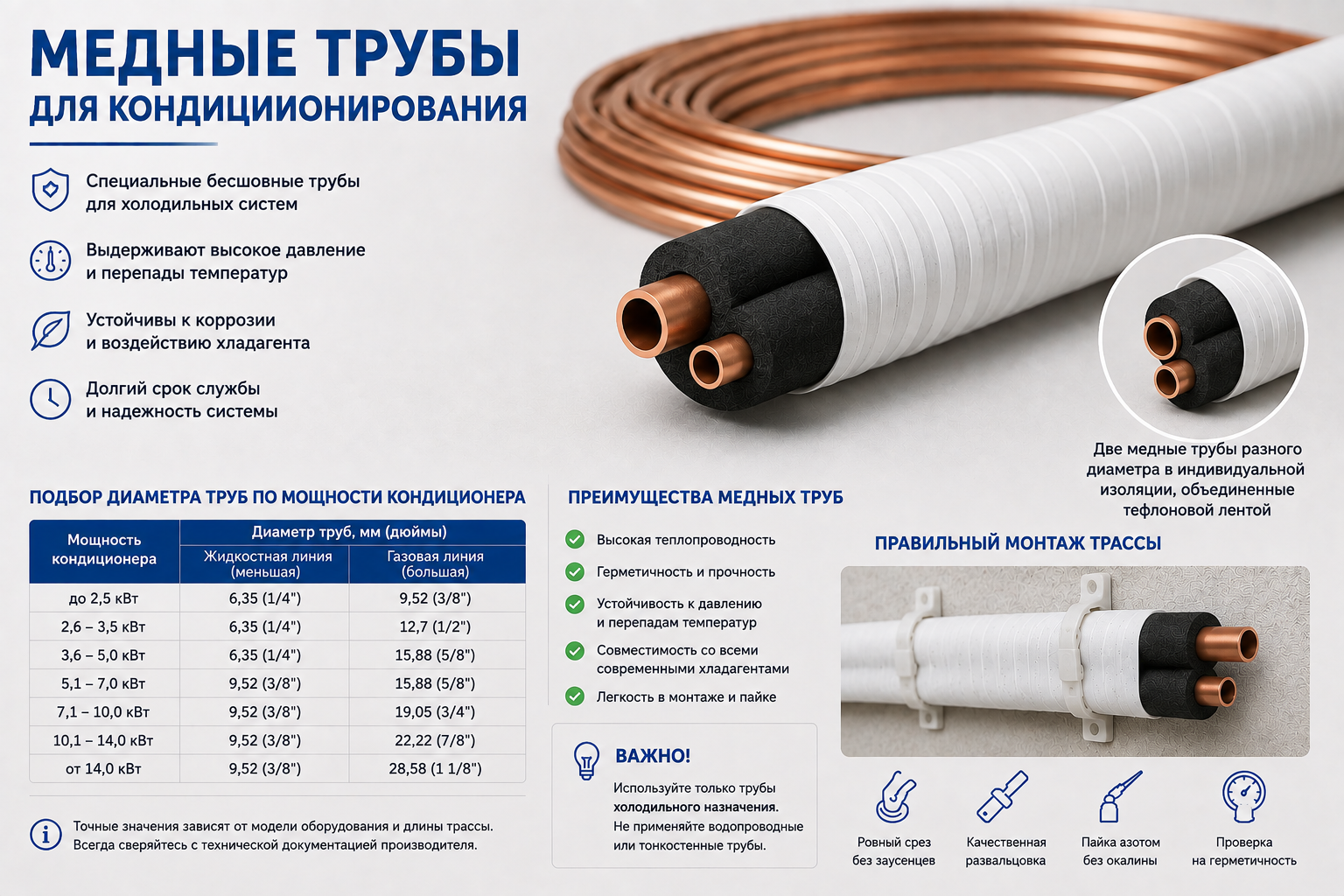

• Медные трубы
  По двум медным трубам между блоками циркулирует хладагент. Диаметр труб подбирается по мощности и модели оборудования. Нельзя уменьшать сечение, использовать неподходящую водопроводную трубу или делать необслуживаемые соединения внутри стены.

• Теплоизоляция
  Медные трубопроводы изолируются по всей длине. Изоляция предотвращает образование конденсата, уменьшает теплопотери и защищает отделочные материалы от намокания. Особое внимание требуется в местах изгибов и прохождения трассы через стены.

• Дренажная линия
  Дренаж отводит конденсат из внутреннего блока. При самотечном сливе линия прокладывается с постоянным уклоном без обратных участков и провисаний. Если естественный слив организовать невозможно, предусматривается дренажная помпа.

• Межблочный и силовой кабель
  Кабели подбираются по схеме подключения и требованиям производителя. В зависимости от модели питание может подаваться на внутренний или наружный блок. Поэтому электрическую схему желательно согласовать до выполнения электромонтажных работ.

Что входит в услугу

• консультация и осмотр объекта;
• согласование мест установки внутреннего и наружного блоков;
• разметка маршрута фреоновой трассы;
• штробление стен при необходимости;
• бурение технологического отверстия;
• прокладка медных труб требуемого диаметра;
• монтаж теплоизоляции;
• прокладка дренажной трубки;
• монтаж межблочного и силового кабеля;
• формирование выводов под внутренний и наружный блок;
• герметизация и опрессовка азотом;
• маркировка и фотофиксация трассы;
• подготовка ко второму этапу монтажа кондиционера.

Состав работ зависит от конструкции здания, выбранного оборудования, длины коммуникаций и требований проекта. Итоговый перечень фиксируется в смете до начала монтажа.

Почему качество трассы критически важно

Бренд и характеристики кондиционера имеют значение, но надежность всей системы напрямую зависит от монтажа. Даже дорогое оборудование не будет работать корректно, если фреоновая трасса смята, дренаж уложен без уклона, диаметры труб подобраны неправильно или внутри стены оставлено ненадежное соединение.

Ошибки особенно опасны при скрытом монтаже. После окончания ремонта доступ к коммуникациям ограничен, поэтому устранение неисправности может потребовать вскрытия штукатурки, плитки или потолка. По этой причине трассу должен выполнять специалист, который понимает требования холодильного контура, а не только умеет сделать штробу.

10 правил правильной закладки трассы

1. Не делать соединений в скрытой части стены. Трасса должна быть цельной от места подключения внутреннего блока до наружного оборудования.
2. Подбирать диаметры труб по документации производителя. Один универсальный комплект труб не подходит для всех моделей.
3. Соблюдать допустимую длину и перепад высот. Эти параметры влияют на работу компрессора и необходимость дополнительной заправки хладагентом.
4. Не допускать заломов и сплющивания меди. Изгибы выполняются с безопасным радиусом и подходящим инструментом.
5. Изолировать трубопроводы по всей длине. Разрывы теплоизоляции могут стать причиной образования конденсата.
6. Обеспечить постоянный уклон дренажа. Обратный уклон приводит к застою воды, запаху и протечкам.
7. Оставить достаточную длину выводов. Слишком короткие трубы усложняют подключение и могут потребовать пайки.
8. Защитить трассу во время ремонта. Открытые концы закрываются, а коммуникации защищаются от пыли, влаги и механического повреждения.
9. Зафиксировать расположение скрытых коммуникаций. Фото с привязкой к углам и размерам помогает не повредить трассу при последующем сверлении стен.
10. Проверить трассу до штукатурки. После закрытия стен исправлять ошибки намного сложнее и дороже.

Типичные ошибки при прокладке трассы

• трасса выведена не в той точке и мешает установке внутреннего блока;
• медная труба пережата или имеет слишком резкий изгиб;
• использована труба неподходящего диаметра;
• соединение спрятано под штукатуркой;
• теплоизоляция повреждена или отсутствует на отдельных участках;
• дренаж имеет обратный уклон;
• дренаж выведен в неподходящее место;
• не учтена будущая мебель, карниз или потолочная конструкция;
• наружный блок невозможно безопасно обслуживать;
• трасса повреждена строителями после монтажа.

Многие из этих ошибок становятся заметны только после запуска кондиционера. Поэтому расположение оборудования, маршрут коммуникаций и взаимодействие со строительной бригадой должны быть согласованы заранее.

Как мы выполняем работы

1. Осмотр и техническое решение

Специалист оценивает планировку, толщину и материал стен, расположение фасада, возможность отвода конденсата и доступ для обслуживания.

2. Разметка

Определяются точные места внутренних блоков, наружного оборудования, отверстий и штроб. При наличии дизайн-проекта решение согласовывается с дизайнером и строителями.

3. Штробление и бурение

Подготавливаются каналы под коммуникации и технологические отверстия. Возможность горизонтального штробления несущих конструкций оценивается отдельно с учетом проекта здания и действующих ограничений.

4. Монтаж коммуникаций

Прокладываются медные трубы, теплоизоляция, дренаж и кабели. Трасса фиксируется так, чтобы она не сместилась во время штукатурных работ.

5. Контроль и фотофиксация

Проверяются выводы, уклон дренажа, целостность теплоизоляции и маршрут трассы. Перед закрытием стены рекомендуется сделать фотографии с измерениями.

6. Второй этап

После завершения ремонта устанавливаются внутренний и наружный блоки, выполняются подключение, вакуумирование, проверка соединений и запуск оборудования.

Закладка трассы в квартире и новостройке

В квартире важно учитывать расположение шкафов, штор, карнизов, дверей, телевизора и натяжного потолка. Внутренний блок должен обеспечивать равномерное распределение воздуха и не направлять поток непосредственно на кровать, диван или рабочее место.

В новостройках трассы удобно выполнять одновременно во всех комнатах. Даже если часть кондиционеров будет куплена позже, заранее подготовленные коммуникации позволяют избежать повторного ремонта.

Закладка трасс в частном доме

В частном доме дополнительно учитываются этажность, материал фасада, расстояние до наружных блоков, водоотвод и доступ для обслуживания. Для нескольких помещений может использоваться несколько обычных сплит-систем, мульти-сплит или централизованное решение. Выбор схемы желательно сделать до начала инженерных и отделочных работ.

Трассы для мульти-сплит и канальных кондиционеров

Для мульти-сплит-систем необходимо заранее определить количество внутренних блоков, их мощность и совместимость с наружным блоком. Трассы разных помещений сходятся к одной наружной системе, поэтому ошибки в проектировании могут привести к лишней длине коммуникаций и усложнению монтажа.

Канальный кондиционер требует отдельного проекта. Помимо фреоновой трассы, необходимо предусмотреть воздуховоды, решетки, сервисный доступ, дренаж, автоматику и высоту запотолочного пространства. Такие работы желательно согласовывать до устройства потолков и перегородок.

Практические нюансы, которые учитываем до начала работ

До штробления мы проверяем не только удобство прокладки коммуникаций, но и то, как будущий внутренний блок будет выглядеть и обслуживаться после ремонта. Учитываются высота потолка, карнизы, шкафы, двери, расположение кровати или рабочего места, доступ к фильтрам и возможность снять корпус без повреждения отделки.

Отдельно согласовывается вывод дренажа. Самотечная линия должна сохранять уклон по всей длине. Если это невозможно, заранее предусматривается помпа и место для ее обслуживания. Также проверяется, куда будет подаваться питание, поскольку схема подключения зависит от конкретной серии кондиционера.

Перед передачей трассы строителям важно зафиксировать ее положение на фотографиях с привязкой к углам, полу и потолку. Это снижает риск повреждения труб и кабелей при монтаже мебели, светильников, полок и других конструкций.

Что проверить перед штукатуркой стен

• совпадает ли место вывода с размером и положением внутреннего блока;
• не пересекается ли трасса с мебелью, карнизами и потолком;
• достаточна ли длина выводов;
• нет ли видимых заломов и повреждений теплоизоляции;
• правильно ли проложен дренаж;
• защищены ли концы труб от пыли и влаги;
• сделаны ли фотографии скрытых участков;
• нанесены ли размеры и отметки для строителей.

Этот контроль занимает несколько минут, но может предотвратить вскрытие стен и значительные расходы после завершения ремонта.

Этапы выполнения работ

Процесс начинается с планирования оптимального маршрута трассы между внутренним и внешним блоками. Специалисты определяют места для штробления, учитывая особенности конструкции здания.

Затем выполняется перфорация отверстий для прохода коммуникаций и установка специальных креплений.

Прокладка медных труб осуществляется с обязательной теплоизоляцией для предотвращения потерь холода. Все соединения герметизируются для исключения утечек хладагента. Готовая трасса надежно закрепляется в штробе и подключается к внешнему блоку.

Двухэтапный монтаж с закладкой трассы подойдет тем, кто ценит качество установки и эстетику помещения. Профессиональное выполнение работ гарантирует долговечность и эффективность работы климатической системы.

Примеры монтажных работ

На странице наши работы можете посмотреть остальные работы

Почему выбирают Eco-conditioner

• специализация на системах кондиционирования и вентиляции;
• работа с настенными, мульти-сплит и канальными системами;
• подбор технического решения под конкретное помещение;
• взаимодействие с дизайнерами и строительными бригадами;
• понятная смета до начала монтажа;
• фотофиксация скрытых коммуникаций;
• возможность выполнить второй этап после окончания ремонта;
• гарантия на монтажные работы.

Часто задаваемые вопросы

• Можно ли проложить трассу, если кондиционер еще не куплен?
  Да, для распространенных настенных систем это часто возможно. Нужно заранее определить мощность, место установки и принципиальную схему подключения. Для нестандартных, дизайнерских, мульти-сплит и канальных моделей лучше сначала выбрать оборудование.

• Можно ли установить кондиционер через несколько лет?
  Да. Трасса может оставаться подготовленной до покупки оборудования. Важно герметично закрыть трубы (опрессовка азотом) и защитить выводы от повреждения во время ремонта.

• Можно ли использовать трассу повторно при замене кондиционера?
  Иногда можно. Необходимо проверить диаметры, длину, состояние меди, герметичность и совместимость с новым оборудованием и хладагентом.

• Нужно ли штробить стену?
  Для полностью скрытого монтажа — обычно да. Альтернативой может быть прокладка за гипсокартоном, в потолочном пространстве или в технической нише.

• Можно ли штробить несущую стену?
  Возможность и направление штробления зависят от конструкции здания и требований проекта. Горизонтальные штробы в несущих стенах часто ограничены, поэтому маршрут подбирается индивидуально.

• Куда отводится конденсат?
  В канализацию через гидрозатвор, на улицу или в другое согласованное место. Предпочтительный вариант определяется планировкой, требованиями объекта и возможностью обеспечить уклон.

• Зачем нужна фотофиксация?
  Она показывает точное расположение скрытой трассы и помогает не повредить коммуникации при монтаже мебели, полок или других конструкций.

• Сколько времени занимает прокладка одной трассы?
  Срок зависит от длины, материала стен и сложности маршрута. Простая трасса может быть выполнена за несколько часов, а монтаж нескольких систем занимает один или несколько рабочих дней.

• Нужно ли проверять трассу перед закрытием стены?
  Да. До начала штукатурки необходимо проверить расположение выводов, состояние труб, теплоизоляцию, дренаж и защиту коммуникаций.

• Можно ли поручить трассу строительной бригаде?
  Строители могут подготовить штробу по согласованной схеме, но холодильный контур, дренаж и кабели лучше поручить специалистам по кондиционированию. Ошибки в скрытой трассе сложно исправить после отделки.

Заказать закладку трассы под кондиционер

Отправьте план помещения, дизайн-проект или фотографии объекта. Мы оценим возможный маршрут коммуникаций, уточним необходимые работы и подготовим предварительный расчет.

Для квартир с несколькими кондиционерами, частных домов, мульти-сплит и канальных систем рекомендуется выезд инженера. Это позволяет заранее согласовать оборудование, расположение блоков, дренаж и взаимодействие со строителями.
