Даже самое дорогое и высокотехнологичное оборудование не сможет обеспечить комфортный микроклимат, если при его монтаже были допущены грубые инженерные ошибки. Установка канальных вентиляторов требует строгого соблюдения аэродинамических норм, правил электробезопасности и понимания физики воздушных потоков. В отличие от простых накладных вытяжек, канальные агрегаты становятся скрытым «сердцем» целой сети воздуховодов, поэтому любая оплошность на этапе монтажа обернется повышенным шумом, вибрацией или полным отсутствием тяги.

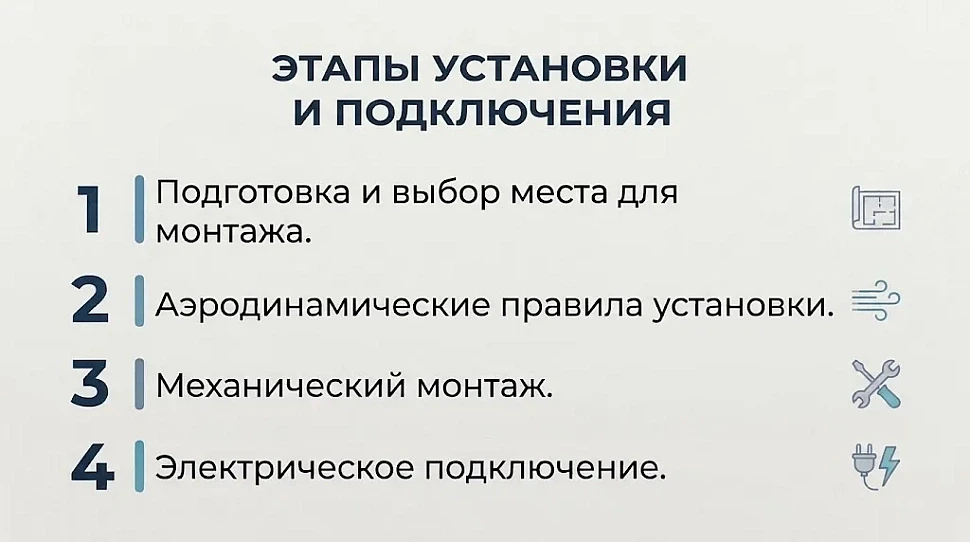

В этой статье мы максимально подробно разберем все этапы интеграции устройства в вентиляционную сеть: от выбора идеального места и прокладки трасс до электрического подключения двигателя к сети 220В и блокам управления.
Этап 1. Подготовка и выбор места для монтажа
Любые строительно-монтажные работы должны начинаться с расчетов. Профессиональное проектирование вентиляции и кондиционирования позволяет заранее определить, где именно будет располагаться агрегат, чтобы минимизировать потери давления и обеспечить удобный доступ для будущего сервисного обслуживания.
Ключевые требования к месту установки:
- Доступность для обслуживания. Канальный вентилятор категорически запрещено наглухо зашивать гипсокартоном или замуровывать в бетон. Рано или поздно двигатель потребует очистки крыльчатки от пыли или ремонта. Для этого в подшивном потолке или коробе обязательно обустраивается инспекционный люк (размер люка должен быть больше габаритов самого вентилятора).
- Удаленность от жилых зон. Несмотря на наличие шумоизолированных моделей, работающий электромотор и движущийся воздух создают акустический фон. По возможности располагайте агрегат над нежилыми зонами: в гардеробных, коридорах, санузлах, технических помещениях или на утепленных лоджиях.
- Пространственное положение. Большинство современных моделей оснащаются подшипниками качения, что позволяет монтировать их под любым углом: горизонтально, вертикально или под наклоном. Однако всегда сверяйтесь с инструкцией конкретного производителя.
Этап 2. Аэродинамические правила установки
Чтобы вентилятор выдавал заявленную в паспорте производительность, воздушный поток должен подходить к крыльчатке плавно и без турбулентности. В противном случае агрегат будет «захлебываться», потреблять больше тока и сильно гудеть.
Соблюдайте правило прямых участков (правило 1D и 3D):
- На входе (перед вентилятором) должен располагаться прямой участок воздуховода длиной не менее 1 диаметра самого вентилятора. Никаких отводов, тройников или заужений в этой зоне быть не должно.
- На выходе (после вентилятора) длина прямого участка должна составлять не менее 3 диаметров. Именно здесь происходит выравнивание закрученного крыльчаткой воздушного потока.
Пример: Если вы монтируете вентилятор с диаметром патрубка 150 мм, перед ним должно быть минимум 15 см прямой трубы, а после него — 45 см строго прямой магистрали.
Защита оборудования
Воздух в жилых и коммерческих помещениях содержит много пыли, шерсти домашних животных и мелкого мусора. Если они будут напрямую попадать на лопасти и двигатель, это приведет к дисбалансу крыльчатки и перегреву мотора. Поэтому перед агрегатом в канал обязательно встраиваются фильтр-боксы грубой очистки (класса G3 или G4). Не забывайте оставлять сервисный люк и для замены фильтрующих кассет.
Этап 3. Механический монтаж: снижение шума и вибраций
Вращение ротора неизбежно вызывает микровибрации корпуса. Если закрепить вентилятор жестко к стене или потолку, перекрытия сработают как резонатор, и гул будет слышен во всем доме.

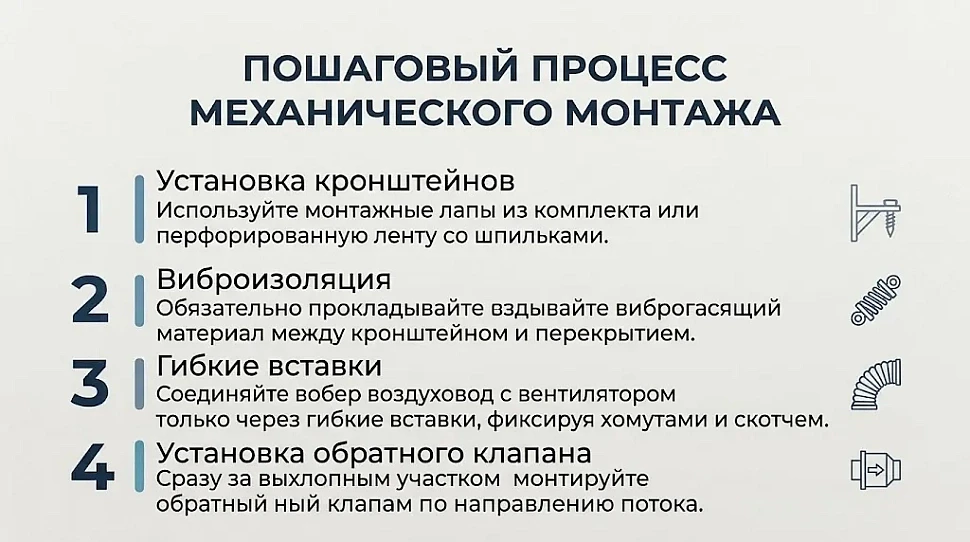

Пошаговый процесс механического монтажа:
- Установка кронштейнов. Используйте монтажные лапы, которые идут в комплекте, или приобретайте специальные аксессуары в виде перфорированной ленты и шпилек.
- Виброизоляция. Между кронштейном и перекрытием обязательно прокладывается виброгасящий материал (резиновые прокладки или пружинные виброизоляторы).
- Гибкие вставки. Категорически запрещено жестко скручивать пластиковый или оцинкованный воздуховод с патрубком вентилятора! Соединение должно осуществляться через гибкие вставки (куски плотного брезента или специальной гофры длиной 10–15 см). Они гасят вибрацию и не дают ей передаваться дальше по трубам в жилые комнаты. Стыки фиксируются металлическими червячными хомутами и герметизируются алюминиевым скотчем.
- Установка обратного клапана. Чтобы холодный воздух с улицы или запахи из общей шахты не попадали обратно в квартиру при выключенном моторе, сразу за прямым выхлопным участком устанавливается обратный клапан (гравитационный или пружинный «бабочка»). Убедитесь, что лепестки клапана открываются по направлению потока.
Таблица: Выбор воздуховодов для подключения
От того, какими трубами вы подключите вентилятор, зависит общая эффективность системы.
| Тип воздуховода |
Характеристики аэродинамики |
Уровень шума |
Удобство монтажа |
Рекомендации по использованию |
| Круглый пластиковый (ПВХ) |
Идеальная гладкость, минимальное сопротивление потоку. |
Низкий (нет резонанса). |
Среднее (требуются фасонные детали). |
Оптимальный выбор для квартир и частных домов. |
| Оцинкованная сталь (круг/прямоугольник) |
Отличная аэродинамика, высокая прочность, негорючесть. |
Средний (сталь может передавать звук и звенеть). |
Сложное (требуется герметик, саморезы). |
Коммерческие объекты, длинные и мощные магистрали. |
| Гибкие гофрированные трубы (алюминий) |
Высокое сопротивление из-за ребристой внутренней поверхности. |
Высокий (турбулентность на ребрах). |
Очень простое (гнётся под любым углом). |
Использовать только как гибкие соединители (длиной до 0,5 м) или в крайне стесненных условиях. |
Этап 4. Электрическое подключение: базовые правила и схемы
Работы с электричеством — самый ответственный этап. Все манипуляции в клеммной коробке вентилятора должны производиться только при полностью обесточенной линии.
Большинство бытовых канальных вентиляторов работают от стандартной однофазной сети 220В / 50Гц.
1. Расшифровка клеммной колодки
Сняв крышку распределительной коробки на корпусе агрегата, вы увидите клеммы с буквенной маркировкой:
- L (Line / Фаза) — сюда подключается фазный провод (обычно коричневый, белый или черный).
- N (Neutral / Ноль) — клемма для нулевого провода (строго синий или голубой цвет).
- PE (Earth / Земля) — заземляющий провод (желто-зеленый). Если корпус устройства выполнен из двойного изолированного пластика, клемма заземления может отсутствовать.
2. Схемы управления
Подключить мотор можно по-разному, в зависимости от желаемого функционала:
- Подключение через обычный выключатель. Фазный провод (L) из щитка идет на стандартный клавишный выключатель, а после него — на клемму L вентилятора. Ноль (N) и Земля (PE) идут от щитка напрямую к мотору, минуя выключатель. Это простейшая схема включения/выключения.
- Подключение с таймером (клемма LT / T). Если вентилятор оснащен таймером задержки отключения (часто используется в санузлах), к нему нужно подвести постоянную фазу (L) и прерываемую фазу от выключателя света (LT). Когда вы гасите свет, пропадает напряжение на LT, но плата таймера продолжает питаться от постоянной L, пока не отсчитает заданные минуты.
- Подключение с регулятором скорости. Для изменения мощности воздушного потока вентилятор соединяют с системами автоматики — симисторными или трансформаторными регуляторами оборотов. Регулятор ставится в разрыв фазного провода (L) вместо обычного выключателя. Обратите внимание: не каждый мотор поддерживает регулировку скорости снижением напряжения, обязательно проверяйте эту возможность в паспорте!

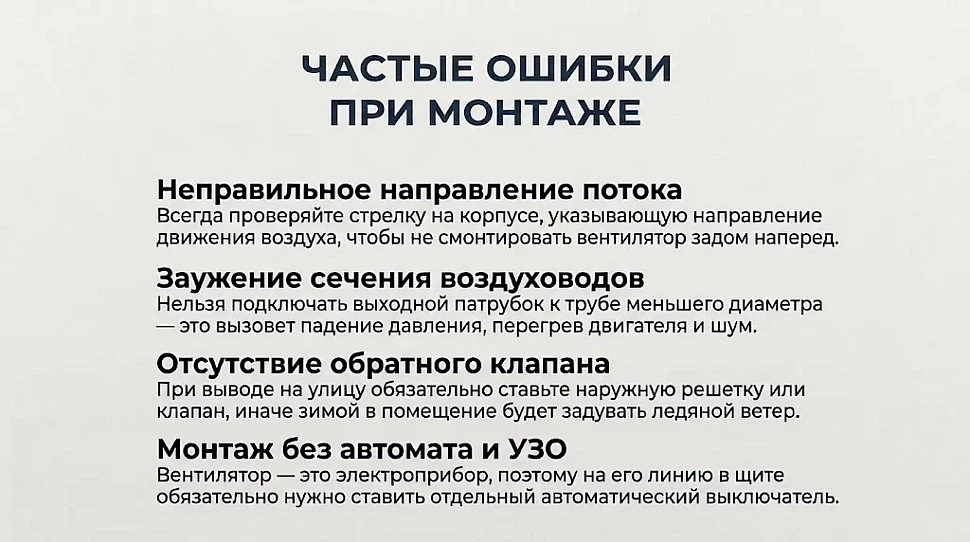

Частые ошибки при монтаже
Чтобы избежать дорогостоящих переделок, проверьте свой план работ на отсутствие типичных ошибок:
- Неправильное направление потока. На корпусе каждого канального вентилятора отлита стрелка, указывающая направление движения воздуха. Часто неопытные мастера монтируют прибор задом наперед, превращая вытяжку в приток.
- Заужение сечения. Если выходной патрубок имеет диаметр 150 мм, категорически запрещено через переходник подключать его к трубе 100 мм. Это приведет к колоссальному падению давления, перегреву двигателя и гулу воздушного потока.
- Отсутствие обратного клапана на улице. Если воздуховод выходит на фасад здания, на его конце обязательно ставится наружная решетка с инерционными жалюзи или внутренний обратный клапан, иначе зимой в дом будет задувать ледяной ветер.
- Монтаж без автоматического выключателя. Вентилятор — это электроприбор с мотором. На линию, питающую систему вентиляции, в электрощите обязательно должен быть установлен отдельный автоматический выключатель (обычно достаточно номинала 6А или 10А) и устройство защитного отключения (УЗО), особенно если система обслуживает влажные зоны.
Заключение
Монтаж канального вентилятора — это процесс, не прощающий мелочей. Строгое соблюдение аэродинамических интервалов до и после агрегата, использование гибких вставок и шумопоглощающих крепежей, а также грамотно подобранные материалы воздуховодов — залог бесшумной и эффективной работы системы. Подходя к электрическому подключению, не экономьте на средствах защиты и всегда следуйте маркировке фазировки. Если схема с таймерами, датчиками влажности и регуляторами скорости кажется вам слишком сложной, доверьте этот этап профессиональным инженерам-электрикам. Правильно установленная скрытая вентиляция прослужит десятки лет, ежедневно обеспечивая ваш дом чистым и свежим воздухом.
