Вытяжная вентиляция — это инженерная система, задача которой — удалять из помещения отработанный воздух вместе с загрязнениями: углекислым газом, запахами, избыточным теплом, влагой, пылью и дымом. Ее эффективная работа — основа здорового микроклимата в помещении. Если система справляется плохо, люди это чувствуют сразу: становится душно, тяжело концентрироваться, может появиться головная боль или сонливость.

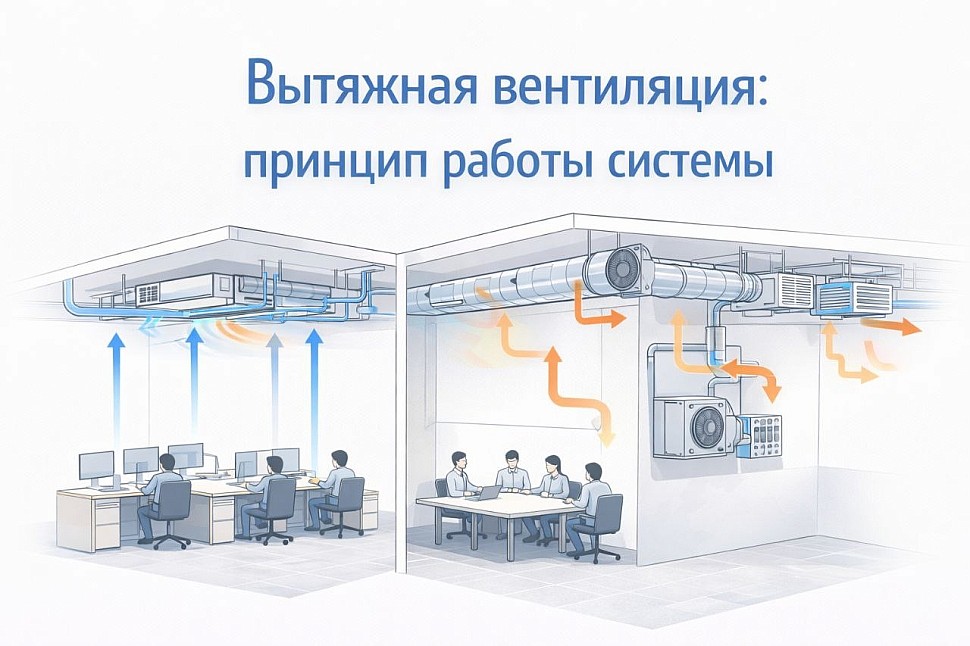

Как работает вытяжная вентиляция
Принцип работы основан на создании движения воздуха из помещения наружу. Это движение, называемое тягой, может организовываться двумя принципиально разными способами:
- Естественная вытяжка. Воздух перемещается сам за счет физических сил. Теплый воздух внутри помещения легче холодного уличного, поэтому он поднимается вверх и выходит через вентиляционные каналы, обычно расположенные под потолком. Через щели в окнах, дверях или специальные приточные клапаны поступает свежий воздух. Эффективность такой системы сильно зависит от погоды: чем холоднее на улице, тем сильнее тяга. Летом она может практически полностью пропасть.
- Принудительная вытяжка. Для движения воздуха используется электрический вентилятор. Он создает стабильный и управляемый поток, который удаляет загрязненный воздух независимо от температуры за окном и других внешних условий. Это позволяет точно рассчитать и обеспечить необходимый воздухообмен, интегрировать фильтры для очистки выбрасываемого воздуха и гибко регулировать производительность системы.
Вытяжная вентиляция не работает сама по себе. Для ее функционирования обязательно должен быть организован приток свежего воздуха. Если помещение герметично, например, установлены современные стеклопакеты без клапанов, то вентилятору будет нечего вытягивать. Это приведет к его работе вхолостую, повышенной нагрузке и созданию сильного разрежения воздуха, из-за которого могут возникнуть обратная тяга из соседних вентканалов или сквозняки при открывании дверей. Процессы притока и вытяжки неразрывно связаны и должны быть сбалансированы.
Типы вытяжных систем
Системы различаются не только по способу создания тяги, но и по зоне действия. Правильный выбор зависит от того, откуда нужно удалять загрязненный воздух.

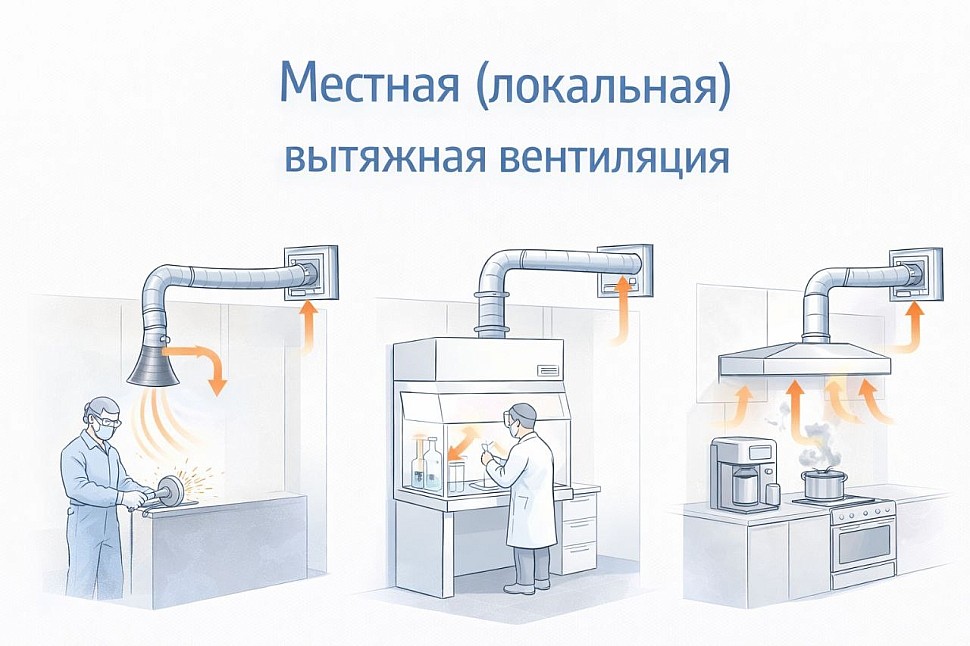

Местная (локальная) вытяжная вентиляция
Улавливает вредности прямо у источника их образования, не давая им распространиться по всему помещению. Это самый эффективный способ борьбы с концентрированными загрязнениями.
- Как работает. Вытяжное устройство устанавливается непосредственно над или рядом с источником загрязнения – плитой, станком, лабораторным столом.
- Где применяется. Кухни ресторанов и кафе, промышленные цеха – отсосы у сварочных постов, станков, химические и медицинские лаборатории – вытяжные шкафы, санузлы – встроенные вентиляторы.
Основное преимущество местной вентиляции — высокая эффективность при минимальном объеме удаляемого воздуха, так как захватывается не весь воздух помещения, а только загрязненная струя. Это экономит энергию на нагрев или охлаждение приточного воздуха в холодное или теплое время года.
Общеобменная вытяжная вентиляция
Равномерно удаляет загрязненный воздух из всего объема помещения.Применяется, когда вредные вещества, тепло и влага выделяются рассредоточено по всей площади.
- Как работает. Воздух забирается через вытяжные решетки, равномерно распределенные по потолку или стенам помещения, и по сети воздуховодов отводится наружу одним центральным вентилятором.
- Где применяется. Офисы open-space, торговые залы, цеха с равномерным тепловыделением, жилые комнаты. В многоквартирных домах классическая вентиляция в санузлах и на кухнях — это простейший вариант общеобменной естественной вытяжки.
Общеобменная система обеспечивает общее разбавление загрязнений во всем объеме помещения. Она менее эффективна для борьбы с локальными источниками сильных загрязнений, но незаменима для создания общего комфортного фона. Выбор между местной и общеобменной системой зависит от конкретных задач, которые нужно выполнить заказчику. Например, на кухне большого ресторана для удаления запахов и тепла от варочной панели обязателен местный вытяжной зонт, а для удаления углекислого газа из рабочей зоны сотрудников будет эффективно работать общеобменная вытяжка. Часто эти системы работают параллельно.
Из чего состоит система
Принудительная вытяжная система — это не просто вентилятор в отверстии. Это инженерный комплекс, состоящий из множества элементов:
- Воздухозаборные решетки и диффузоры. Устанавливаются в помещении. Через них загрязненный воздух поступает в систему. Могут быть регулируемыми.
- Воздуховоды. Сеть труб из оцинкованной стали, пластика или гибких материалов, которая транспортирует воздух к вентилятору и к точке выброса. Сечение и конфигурация рассчитываются для минимизации сопротивления и шума.
- Вентилятор. Создает необходимое давление. Бывают осевые вентиляторы для коротких прямых участков и более мощные центробежные – для разветвленных сетей с фильтрами.
- Фильтры. Устанавливаются перед вентилятором для его защиты или на выбросе для очистки удаляемого воздуха, например, жироулавливающие фильтры на кухне.
- Шумоглушители. Специальные секции в воздуховодах, которые гасят аэродинамический шум от работающего вентилятора.
- Обратный клапан. Механическая заслонка, которая автоматически закрывается при остановке вентилятора, предотвращая обратную тягу и поступление холодного воздуха с улицы зимой.
- Устройство выброса (дефлектор). Устанавливается на выходе воздуховода на крыше или фасаде. Защищает канал от атмосферных осадков и может усиливать тягу.
- Система автоматики. Включает пульт управления, датчики влажности, таймеры для программирования работы по расписанию.
Грамотный подбор и монтаж всех этих компонентов — залог тихой, эффективной и долговечной работы вентиляционной системы. Например, ошибка в расчете сечения воздуховода приведет к росту скорости потока воздуха, резкому увеличению шума и перерасходу электроэнергии вентилятором. Негерметичные соединения приведут к подсосу воздуха в нерасчетных точках и нарушению работы всей системы.
Нормы воздухообмена
Чтобы система была эффективной, она должна удалять воздух в достаточном объеме. Эти объемы регламентируются строительными нормами и правилами для разных типов помещений. Проектировщики ориентируются на них при расчетах. Примеры:
- Жилая комната – 30 м³/ч на человека.
- Кухня с электроплитой – 60 м³/ч.
- Кухня с газовой плитой – 100 м³/ч.
- Санузел, ванная, туалет – 25 м³/ч.
- Офисный кабинет – от 40 до 60 м³/ч на каждого сотрудника.
Эти цифры показывают, почему на кухне или в санузле вытяжка должна быть мощнее, чем в жилой комнате. Для офисных помещений с большим количеством людей и оргтехники расчеты ведутся особенно тщательно, так как недостаточный воздухообмен напрямую ведет к накоплению CO2, сонливости и падению продуктивности коллектива.
Ошибки монтажа
Даже правильно рассчитанная система может работать плохо из-за ошибок при установке:
- В помещении постоянно душно. Самый очевидный сигнал о том, что вытяжка не справляется с объемом загрязнений.
- Появление конденсата на окнах. Говорит о плохом удалении излишней влаги и нарушенном воздухообмене.
- Распространение запахов. Запахи из кухни или санузла попадают в другие комнаты. Это признак неправильной организации потоков воздуха или отсутствия тяги.
- Сильный шум или гул из воздуховодов. Может быть вызван неверно подобранным вентилятором, высокой скоростью потока в узких воздуховодах или отсутствием виброизоляции.
- Обратная тяга. Воздух из вентиляционной решетки не удаляется, а наоборот, поступает в помещение, особенно это заметно зимой. Причина — отсутствие притока или ошибки в конструкции шахты.
Чтобы избежать этих проблем, монтаж нужно доверять профессионалам, которые не только установят оборудование, но и проведут пусконаладку с проверкой фактического расхода воздуха. Балансировка — это регулировка положения заслонок или специальных клапанов на ответвлениях воздуховодов для обеспечения проектного расхода воздуха в каждом помещении. Без этого этапа система не будет работать как единое целое.
Обслуживание
Вытяжная вентиляция требует регулярного сервисного обслуживания:
- Регулярно. Проверять, чистить или заменять фильтры. Забитый фильтр создает сопротивление, вентилятор работает с перегрузкой, а воздухообмен ухудшается.
- Ежегодно. Проводить общий осмотр системы, проверять работу вентиляторов, очищать от пыли решетки и внутренние поверхности доступных участков воздуховодов.
- Раз в несколько лет. Организовывать профессиональную чистку всей сети воздуховодов от скопившихся жировых отложений (на кухнях) и пыли.
Отсутствие сервисного обслуживания на протяжении долгого времени приводит к увеличению расхода электроэнергии и сокращению срока службы дорогостоящего оборудования. Например, слой пыли и жира на лопатках вентилятора нарушает его балансировку, что приводит к повышенной вибрации, шуму и преждевременному износу подшипников.
