Шкаф управления ZCS-mini-3,6/1 + R001
Шкаф управления ZILON ZCS-mini-3,6/1 + R001
Компактные шкафы автоматики применяются для управления системами приточной вентиляции с электрическими нагревателями мощностью до 3,6 кВт и с вентиляторами с внешним ротором, регулируемыми изменением напряжения.
Класс защиты в стандартном исполнении IP44.
Поставляются в составе:
- Пластиковый (у ZCS-mini-3,6/6,4) или металлический (у ZCS-mini-15) шкаф управления на базе регулятора мощности нагревателя EFM 9161 или EKR 6.1
- Датчик температуры TJ-K10K NTC для установки в канал

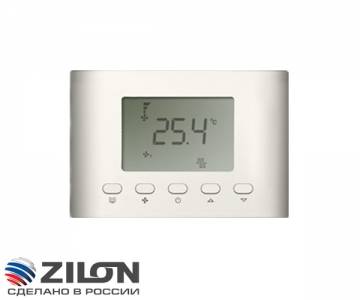

- Пульт-регулятор дистанционного управления R-001
- Паспорт
- Набор электрических схем
Функции шкафа автоматики:
- Включение системы, индикация работы и аварий
- Поддержание температуры в интервале 5–30 °С
- Включение привода воздушного клапана 230 В
- Включение и контроль работы вентилятора
- Аварийное отключение электронагревателя при перегреве
- Индикация засорения фильтра на пульте
- Ступенчатое изменение производительности вентилятора
- Обдув электронагревателя при выключении системы
- Отключение системы вентиляции при возникновении аварийных ситуаций
- Отключение системы вентиляции по сигналам пожарной сигнализации
- Управление осуществляется при помощи пульта-регулятора R-001, функции пульта:
Преимущество ZCS-mini-3,6/1 + R001
 Понятная и удобная система управления с ЖК-экраном (R-001) или с классическим ПУ (ARC-121) |
 Степень защиты IP56 Полная защита от контакта. Исключено попадание пыли, нарушающей работу устройства. Защита от сильных водяных струй |
 Компактный и эргономичный Благодаря компактным размерам возможна установка в ограниченном пространстве |
 Плавное регулирование температуры |
Основные характеристики | |
Производители | Zilon |
Поддержание температуры °С | 5-30 |
Параметры вентилятора | 1ф, до 0,3 кВт |
Параметры нагревателя | 1ф 230В, до 3,6 кВт |
Артикул | 14232 |
Габариты и вес | |
Размеры (ШхВхГ), мм | 205х200х140 |
Общая характеристика | |
Страна бренда | Россия |
Страна производства | Россия |
Гарантия | 2 года |
