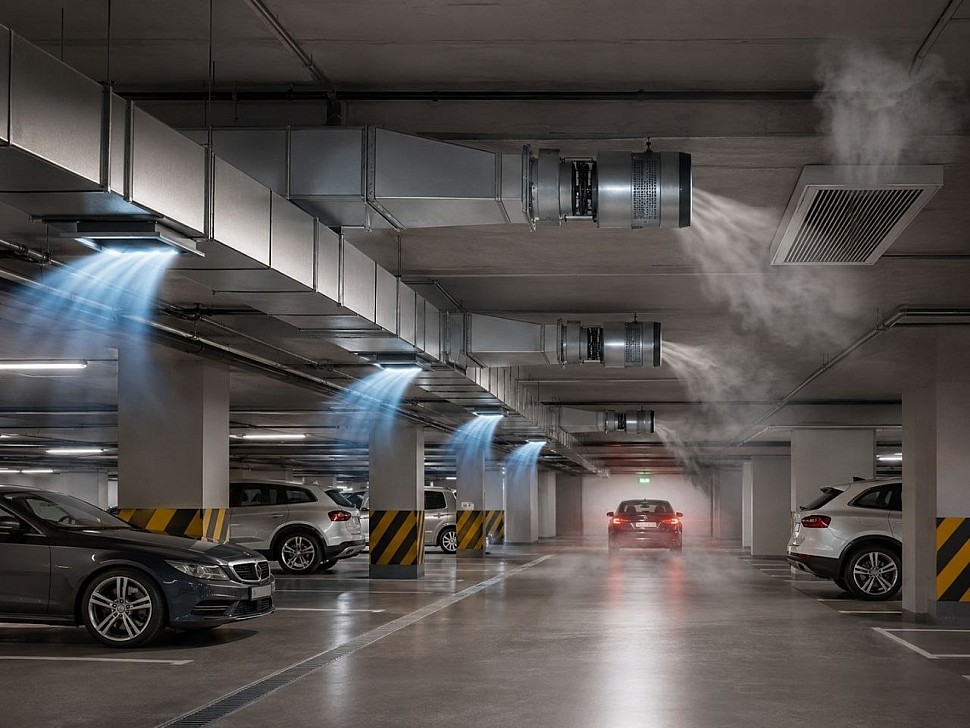

Многоуровневые подземные стоянки стали неотъемлемой частью архитектуры современных мегаполисов. Они позволяют оптимизировать городское пространство и обеспечить сохранность транспортных средств. Однако с инженерной позиции закрытый бокс — это объект, сопряженный с экологическими и пожарными угрозами. Постоянный заезд и выезд машин с работающими двигателями внутреннего сгорания создает риск накопления токсичных веществ.
Отсутствие естественного движения воздушных масс делает систему вентиляции ключевым элементом инфраструктуры. Если расчеты произведены неверно, концентрация вредных соединений быстро достигнет опасных пределов. Кроме того, в случае возгорания, герметичное бетонное пространство становится ловушкой, заполняющейся ядовитым дымом. Поэтому проектирование инженерных сетей такого объекта — задача высокой сложности, регулируемая жесткими государственными стандартами.
Цели климатических комплексов в гаражных пространствах
Инженерные системы на автостоянках решают три разноплановые задачи, требующие раздельных расчетных алгоритмов.
1. Нейтрализация токсичных компонентов
В выхлопе ДВС содержится сложный коктейль из соединений, самым опасным из которых является оксид углерода (CO). Он не имеет ни цвета, ни запаха, но при вдыхании блокирует кислородный обмен в организме. Нормативы ограничивают предельно допустимую концентрацию (ПДК) CO уровнем 20 мг/м³. Основная задача — непрерывное замещение загрязненной среды свежим уличным потоком. Для этого в разных секторах устанавливаются газоанализаторы, которые интегрируются с приточными установками. При фиксации превышения допустимых показателей автоматика принудительно увеличивает интенсивность воздухообмена.
2. Борьба с влагой и сохранность конструкций
В осенне-зимний период автомобили завозят внутрь массу снега, который при плюсовой температуре тает, превращаясь в влагу. Испаряясь, она создает агрессивную среду, вызывающую коррозию несущей арматуры и разрушение бетонных оснований. Корректный баланс, поддерживаемый мощными вытяжными установками, позволяет оперативно выводить избыточную влагу, поддерживая оптимальный микроклимат.
3. Противодымная защита (ДУ)
Это аварийный контур, который активируется только при пожарной тревоге. При возгорании современного автомобиля выделяется огромное количество тепла и едкого дыма. Система ДУ локализует задымление в конкретном отсеке и принудительно выводит его, обеспечивая условия для эвакуации людей и доступа пожарных расчетов.
Технологические методы организации воздухообмена
Выбор метода зависит от конфигурации пространства и его габаритов.

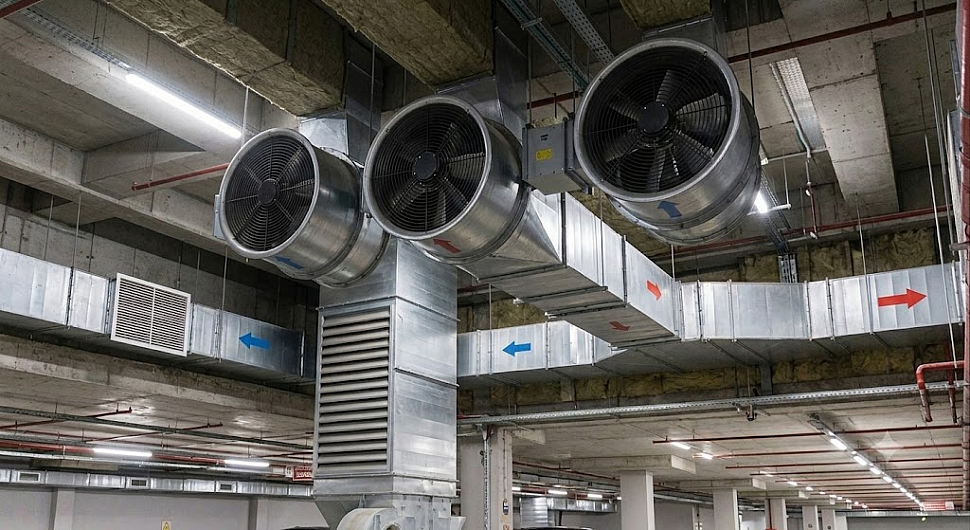

Канальное распределение
Традиционный подход, предполагающий наличие сети воздуховодов. Воздух подается по потолку, а забор осуществляется в двух уровнях: сверху (для удаления нагретых газов) и снизу (для отвода тяжелого угарного газа).
Струйное (импульсное) вентилирование
Современный стандарт для крупных комплексов. Здесь вместо сложной сети труб под перекрытием размещаются компактные высокоскоростные джет-фаны. Они создают направленный импульс, «проталкивая» загрязненную среду от зон притока к вытяжным шахтам. Это решение дает два серьезных преимущества:
- Значительная экономия полезной высоты потолка.
- Высокая эффективность перемешивания масс, предотвращающая возникновение «застойных» мешков.
Особые зоны: помещения охраны и локальные боксы
Для постов охраны, диспетчерских и изолированных боксов не всегда целесообразно проектировать сложные канальные ответвления. В таких локациях эффективно работают бризеры и проветриватели. Они обеспечивают подачу очищенного подогретого воздуха с улицы, создавая внутри помещения избыточное давление. Этот подпор физически препятствует проникновению уличных выхлопов из общего объема паркинга через дверные проемы.
Распространенные ошибки при проектировании
Ошибки, допущенные на этапе разработки, приводят к серьезным последствиям:
- Аэродинамический подмес. Если место выброса отработанного ресурса находится слишком близко к зоне забора свежего, система будет «зациклена», возвращая загрязненный воздух обратно. Расстояние между шахтами должно соответствовать нормативным требованиям.
- Неучет «мертвых» зон. Сложная геометрия колонн и перегородок часто создает застойные карманы. Если расчет потоков не учитывает эти особенности, в таких точках концентрация CO будет превышена даже при работающей системе.
- Отсутствие частотного регулирования. Постоянная работа вентиляторов на полную мощность экономически невыгодна. Использование частотно-регулируемых приводов (ЧРП) позволяет гибко подстраивать производительность под фактические нужды, снижая расходы на электроэнергию в часы низкой загрузки.
Заключение
Система вентиляции на крытой автостоянке — это сложная комбинация экологической защиты и пожарной безопасности. Грамотно реализованная сеть работает скрыто, сохраняя долговечность бетона и здоровье людей. Проектирование таких объектов требует точного математического моделирования и использования только профессионального оборудования. Только при соблюдении всех ГОСТ и СНиП можно гарантировать безопасную эксплуатацию объекта и его успешную приемку надзорными органами.
