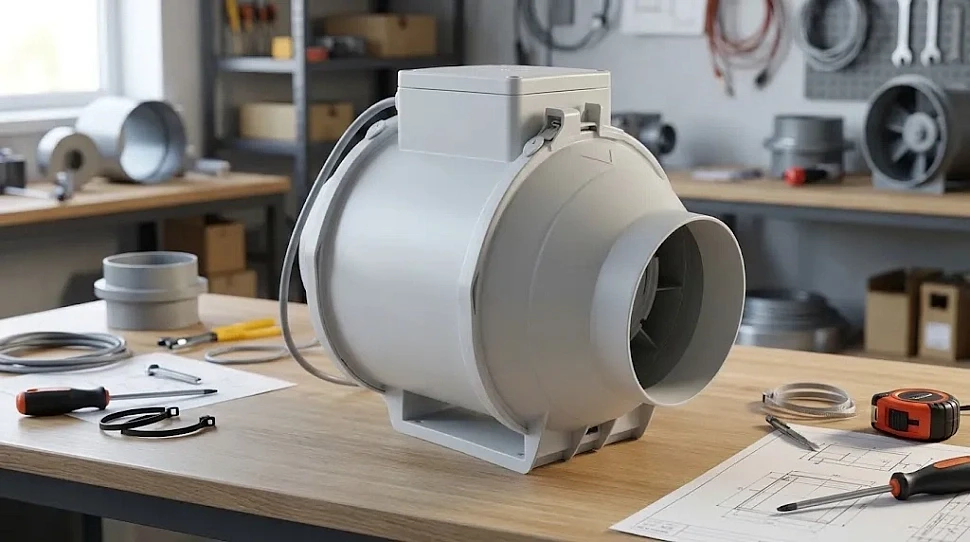

Создание эффективной системы воздухообмена — залог комфортного микроклимата в любом помещении, будь то компактная квартира, просторный загородный дом, ресторан или промышленный цех. Основой большинства современных скрытых систем вентиляции являются канальные вентиляторы. Эти устройства встраиваются непосредственно в разрыв воздуховода (канала) и обеспечивают принудительное движение воздушных масс.
В отличие от настенных бытовых моделей, канальные агрегаты скрыты от глаз за подшивным потолком или в технических помещениях, что позволяет сохранить эстетику интерьера. Однако огромный ассортимент климатического рынка часто ставит покупателя в тупик. В этой статье мы подробно рассмотрим, какими бывают канальные вентиляторы по конструкции, форме и назначению, а также разберем пошаговый алгоритм подбора оптимальной модели для ваших задач.
Классификация по принципу работы и конструкции крыльчатки
Конструкция рабочего колеса (крыльчатки) — это главная характеристика, определяющая аэродинамические свойства вентилятора. По этому признаку выделяют три основные группы.
1. Осевые (аксиальные) вентиляторы
Самый простой и распространенный в быту тип. Воздух в них перемещается вдоль оси вращения двигателя. Лопасти захватывают поток и проталкивают его прямо перед собой.
- Преимущества: Высокая производительность при минимальном энергопотреблении, компактные размеры, низкая стоимость.
- Недостатки: Очень низкое статическое давление. Они не способны "протолкнуть" воздух через длинные, извилистые трассы или плотные фильтры.
- Назначение: Короткие прямые воздуховоды (например, вытяжка из ванной комнаты прямо через стену на улицу или в шахту).
2. Радиальные (центробежные) вентиляторы
В таких агрегатах воздух затягивается внутрь ротора, а затем под действием центробежной силы отбрасывается лопатками к стенкам корпуса (улитке) и направляется в выходное отверстие под углом 90 градусов (в классических моделях) или по прямой оси (в канальных модификациях с загнутыми назад лопатками).
- Преимущества: Создают высочайшее статическое давление. Легко преодолевают аэродинамическое сопротивление сложных сетей.
- Недостатки: Более высокий уровень шума, повышенное потребление электроэнергии, крупные габариты.
- Назначение: Разветвленные вентиляционные сети большой протяженности, коммерческие и промышленные объекты.
3. Вентиляторы смешанного (диагонального) типа
Это золотая середина, объединяющая достоинства осевых и центробежных моделей. Благодаря особой геометрии корпуса и крыльчатки, воздушный поток сначала движется вдоль оси, а затем отклоняется по диагонали.
- Преимущества: Оптимальный баланс высокой производительности, хорошего статического давления и минимального уровня шума.
- Назначение: Идеальный выбор для квартир, коттеджей и офисов с подвесными потолками, где требуется прокачать воздух через трассу средней длины, сохранив при этом тишину.
Классификация по форме сечения корпуса
Форма вентилятора всегда подбирается строго под форму используемых воздуховодов. Переходники использовать можно, но они "съедают" давление и создают лишний шум.
| Форма сечения |
Особенности и применение |
Плюсы |
Минусы |
| Круглые |
Самый популярный формат для жилых помещений (диаметры от 100 до 315 мм). Идеально стыкуются со спирально-навивными трубами и гибкими гофрами. |
Отличная аэродинамика, минимальный шум, легкость подбора. |
Требуют достаточного запотолочного пространства (минимум диаметр + 3-5 см). |
| Прямоугольные |
Используются преимущественно на коммерческих и промышленных объектах (офисы, ТЦ, склады). Монтируются в прямоугольные стальные короба. |
Высочайшая мощность, способность перемещать огромные объемы воздуха. |
Громоздкие, шумные, сложнее в обслуживании. |
| Квадратные |
Встречаются реже, обычно это узкоспециализированные или крышные модификации с выходом в канал. |
Удобны для специфических инженерных шахт. |
Ограниченный выбор на рынке. |
Специализированные серии канальных вентиляторов
Помимо стандартных моделей, производители выпускают узконаправленные агрегаты для решения специфических задач.
- Шумоизолированные (бесшумные). Корпус таких вентиляторов имеет двойные стенки, между которыми проложен слой звукопоглощающего материала (базальтовая вата или вспененный полимер). Двигатель крепится на сайлентблоках, гасящих вибрацию. Эталоном в этой нише по праву считается продукция испанского бренда Soler & Palau — вентиляционное оборудование, в частности их легендарная серия TD Silent. Они незаменимы для спален, детских комнат и студий звукозаписи.
- Жаростойкие (каминные/кухонные). Способны работать с воздухом, нагретым до +120... +150 °C. Двигатель в них вынесен за пределы воздушного потока, а рабочее колесо выполнено из металла. Используются для вытяжки от кухонных зонтов в ресторанах или для распределения горячего воздуха от камина по комнатам.
- Взрывозащищенные. Предназначены для производств, где в воздухе могут содержаться пары легковоспламеняющихся жидкостей или горючие газы. Корпус и крыльчатка изготавливаются из материалов, исключающих искрообразование (алюминий, латунь, специальный пластик).

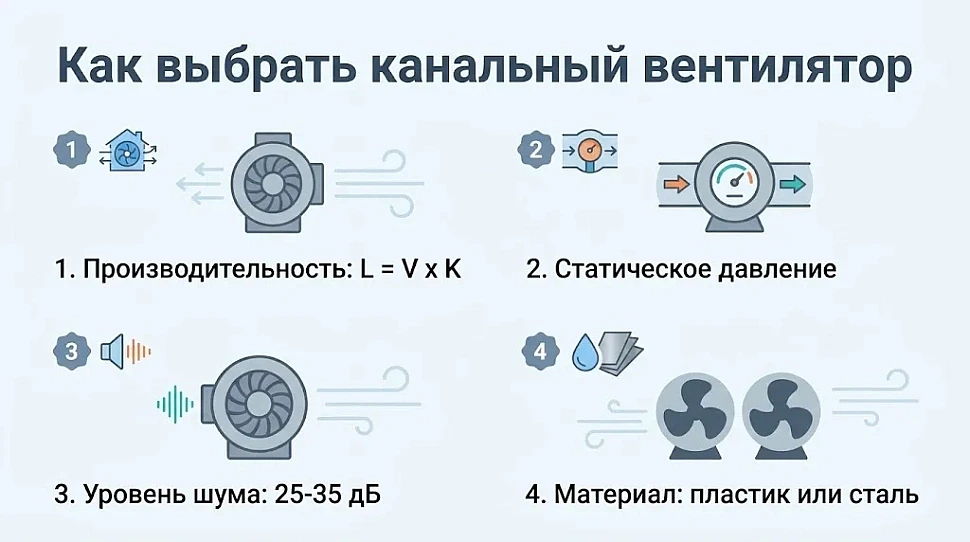

Как выбрать канальный вентилятор: пошаговый расчет и критерии
Чтобы вентиляция работала корректно, выбор прибора нельзя делать "на глаз". Инженерами применяется строгий алгоритм расчетов. Если задача кажется слишком сложной, всегда можно рассмотреть готовые приточно-вытяжные установки, где вентиляторы уже сбалансированы и настроены на заводе. Но если вы собираете систему по частям, обратите внимание на следующие параметры.
1. Расчет требуемой производительности (воздухообмена)
Производительность показывает, сколько кубических метров воздуха прибор способен переместить за один час (м³/ч). Она рассчитывается исходя из объема помещения и санитарной нормы кратности воздухообмена (сколько раз за час воздух должен полностью смениться).
Формула расчета: L = V × K, где:
- L — требуемая производительность (м³/ч);
- V — объем помещения (длина × ширина × высота);
- K — нормативная кратность (для спальни это 1–2, для гостиной 2–3, для ванной 5–8, для кухни 10–12).
Пример: Для ванной комнаты площадью 5 м² и высотой потолка 2,7 м объем составит 13,5 м³. Умножаем на кратность 7. Получаем 94,5 м³/ч. Вентилятор нужно брать с небольшим запасом — около 120–150 м³/ч.
2. Учет статического давления (напора)
Это второй по важности параметр после производительности. Напор — это сила, с которой агрегат проталкивает воздух. Воздуховоды, повороты, решетки и особенно фильтр-боксы создают серьезное сопротивление.
Если вы возьмете дешевый осевой вентилятор с мощностью 300 м³/ч, но слабой силой давления, и подключите его к десятиметровой трубе с угольным фильтром, на выходе вы получите 0 м³/ч. Для длинных трасс и систем с очисткой воздуха всегда выбирайте центробежные или диагональные модели с высоким рабочим давлением (измеряется в Паскалях — Па).
3. Уровень шума
В жилых помещениях фоновый шум вентиляции не должен превышать 25–30 дБ в ночное время и 35 дБ днем. Обращайте внимание на графики шума в техническом паспорте устройства. Помните, что шум бывает двух видов: от самого корпуса (проникает через потолок) и аэродинамический (шум потока воздуха, выходящего из решетки). Для борьбы с первым выбирают шумоизолированные модели, для борьбы со вторым снижают скорость потока в трубах и устанавливают канальные шумоглушители.
4. Материал корпуса
- Пластик: Легкий, не подвержен коррозии, стоит дешевле, не резонирует. Отличный выбор для квартир, влажных зон (ванных комнат) и бытовых приточных систем.
- Оцинкованная сталь: Долговечный, антивандальный материал. Применяется в прямоугольных и мощных круглых вентиляторах для коммерческого сектора и систем дымоудаления.

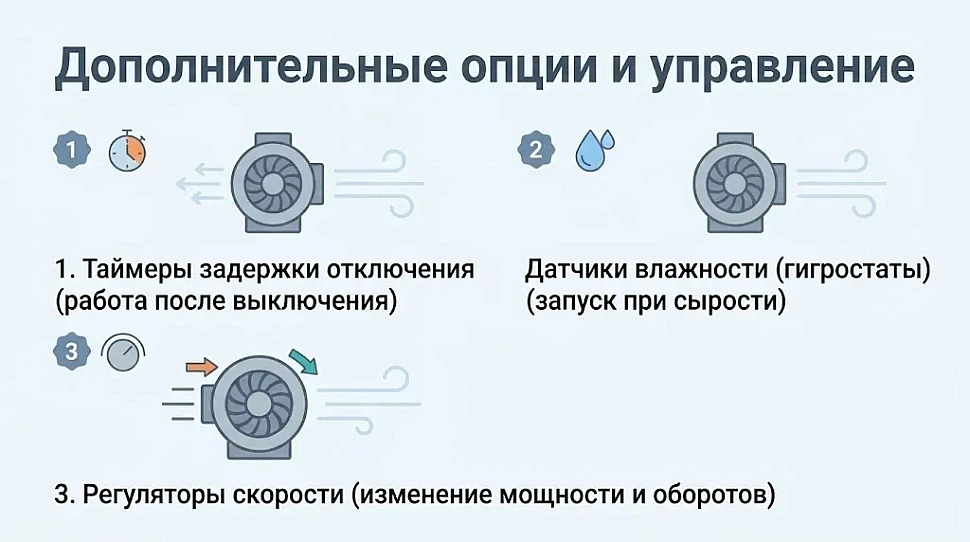

5. Дополнительные опции и управление
Современный канальный вентилятор не обязан работать постоянно на максимальной скорости. Для оптимизации работы и снижения энергопотребления применяются различные системы автоматики:
- Таймеры задержки отключения. Удобно для санузлов: прибор продолжает вытягивать влагу еще 15–20 минут после того, как вы выключили свет, а затем отключается сам.
- Датчики влажности (гигростаты). Запускают мотор только при превышении заданного уровня влажности.
- Многоскоростные электродвигатели и симисторные регуляторы. Позволяют плавно или ступенчато изменять обороты крыльчатки, подстраивая мощность системы под текущие нужды (например, тихий режим ночью и форсированный во время прихода гостей).
Заключение
Выбор канального вентилятора — это комплексная инженерная задача, не терпящая спешки. Начинать всегда следует с расчета требуемого объема воздуха и оценки конфигурации вентиляционной трассы (для понимания нужного статического давления). Для простых коротких вытяжек подойдут недорогие осевые модели, для протяженных сетей — центробежные, а для жилых комнат, где критически важна тишина — диагональные агрегаты в шумоизолированном корпусе. Грамотно подобранное устройство станет невидимым, но надежным сердцем вашей системы микроклимата, гарантируя свежесть и чистоту воздуха на долгие годы.
